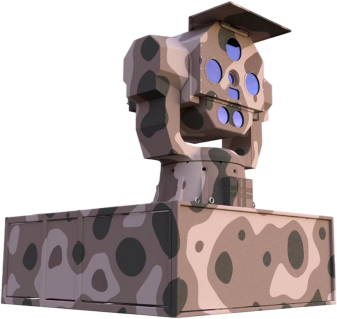

نظام Mo Dao T3-10 الليزري عالي القدرة لمكافحة الطائرات بدون طيار

نظام Mo Dao T3-10 الليزري عالي القدرة لمكافحة الطائرات بدون طيار

  • Overview
  • Related Products

يتكون نظام Mo Dao T3 - 10 عالي القدرة من الليزر المضاد للطائرات المُسيَّرة من معدات بحث رادارية، ومعدات ضرب بالليزر، وأجهزة قيادة ومراقبة وتحكم. النظام قادر على اكتشاف ومُواجهة أنواع مختلفة من الطائرات المُسيَّرة، وخاصة الطائرات من نوع "منخفضة الطيران، بطيئة الحركة، وصغيرة الحجم".



يمكن للنظام أن يكتشف ويُحَدِّد باستمرار أسراب الطائرات المُسيَّرة ضمن نطاق نصف كروي بشعاع 8 كيلومترات حول المناطق المهمة، خلال الليل أو النهار. ويمكنه الحصول بدقة على معلومات مسار طيران ما يصل إلى 50 هدفًا. يتمتع النظام بداخلية نظام قيادة وتحكم قائم على الذكاء الاصطناعي يقوم تلقائيًا بتطابق الأهداف وتوزيعها على الأجهزة الفردية. ويمكنه تحقيق تتبع مترابط دقيق وضرب للأهداف ضمن مسافة 4.5 كيلومترات.



يتمتع النظام بقدرات ممتازة في التتبع والتصويب. أظهرت الاختبارات أنه يمكنه تتبع الطائرات المُسيَّرة السريعة بسرعة تصل إلى 100 متر/ثانية و maneuverability عالية. عندما تقترب طائرة مُسيَّرة من النظام من مسافة بعيدة، يمكن للنظام إفقاد بصرها (Blind) ضمن نطاق 4.5 كم، وتعطيلها على بعد 2.5 كم. مما يخلق شبكة دفاعية قوية لضمان أمن المناطق المهمة.



إن المعدات مُدمجة بشكل كبير ومُصممة بتصميم مُدمج، ويمكن تثبيتها على مجموعة متنوعة من المنصات مثل المركبات المدنية ذات الدفع الرباعي، والمركبات غير المأهولة، والمركبات المدرعة. كما لا يستغرق نشر النظام أو استرجاعه أكثر من خمس دقائق. يمكن نشر عدة أجهزة من نوع T3 بشكل موزع، إما متصلة بشبكة قيادة خارجية أو موجهة بواسطة رادار واحد بشكل ذكي.

System operating distance diagram.png

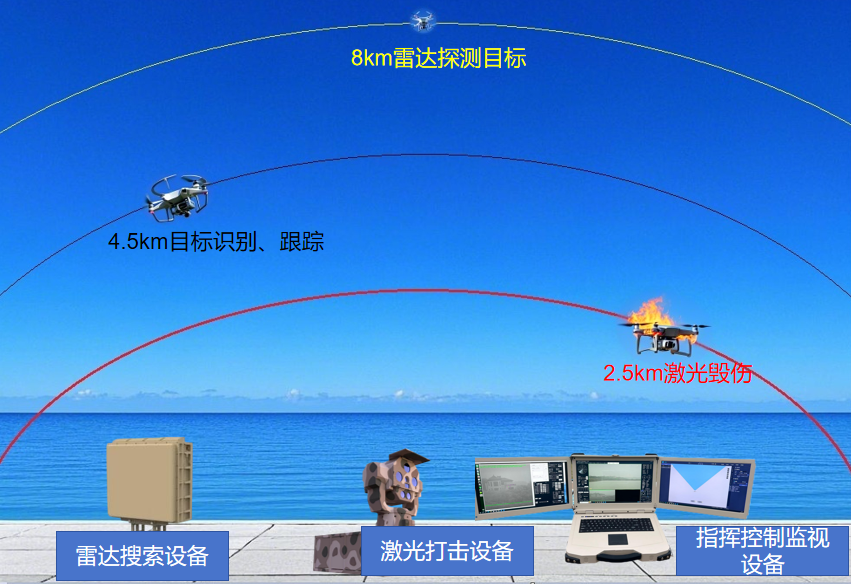

مخطط مسافة تشغيل النظام

يستخدم النظام تقنية تجميع الحزمة المصفوفية المكانية، وتقنية التحكم في حزمة الليزر عالية الطاقة على المدى الطويل، وتكنولوجيا إدارة الحرارة الفعالة لإنجاز القدرة على ضربات الليزر على مسافات طويلة والليزر المستمر. يتميز النظام باستجابته المُتّقدة، وقدرته على الضرب بدقة، والاشتباك على مسافات طويلة (2.5 كم عند 10 كيلوواط)، وتمديد زمن الليزر المستمر، وزمن انتقال إطلاق النار القصير.

التطبيقات الرئيسية:

• سيناريوهات الصراع والدفاع: الدفاع في البيئات المُتعارِضة.

• الدفاع عن المناطق العسكرية المهمة: حماية المنشآت العسكرية الحيوية.

• دفاع المنشآت الحيوية: الحفاظ على البنية التحتية المهمة.

• الأمن في الفعاليات الكبرى: العمليات المضادة للطائرات المُسيّرة في الفعاليات المهمة.

المزايا الرئيسية:

• حرمان المنطقة باستخدام الذكاء الاصطناعي: قادرة على تنفيذ ضربات منسقة والتصدي لمجموعات الطائرات المُسيَّرة.

•التعرف الذكي على الأهداف وتتبعها: تحديد الأهداف وقفلها بسرعة مع تتبع عالي الدقة.

•الحياد السريع: قادرة على إحباط الأهداف خلال 10 ثوانٍ.

•قدرة الضرب الدقيقة: الاشتباك مع أهداف محددة دون إحداث أضرار جانبية.

•تمارين تدريبية عالية الأمان دون استخدام ذخيرة حية: تدريب آمن للغاية دون استخدام ذخيرة حية.

•استهداف الأصول الرئيسية في البيئات المكتظة: قادرة على مواجهة الأصول المعادية الرئيسية في سيناريوهات معقدة.

المواصفات الفنية T3-10

اسم المعدات

العنصر

T3-10

ملاحظات

معدات الضرب بالليزر




هدف

طائرات مُسيرة صغيرة ومتوسطة الحجم (مثل DJI Phantom 4)، طائرات مُسيرة لعبور الطرق الوعرة



وضع العمل

الوضع النهاري، الوضع الليلي (أقصى مسافة ضرب 2.5 كم عندما تبلغ الرؤية 10 كم، وأقصى مسافة ضرب 2.7 كم عندما تبلغ الرؤية 20 كم، وأقصى مسافة ضرب للطائرات المُسيرة ذات الهيكل البلاستيكي 3 كم)

مزوّدة بمنظار حراري بالأشعة تحت الحمراء ذات الموجة المتوسطة، وكلا الوضعين لهما نفس مسافة العمل

طاقة

10kW



أقصى مسافة ضرب

2.5 كم@≤25 ثانية، 3 كم@≤25 ثانية (هيكل بلاستيكي)

رؤية تتراوح بين 20 كم إلى 15 ثانية

@time

1.8 كم@≤10 ث



المسافة المميزة النموذجية

4.5 كم



@time

1 ث~300 ث



مسافة الإبهار

≤5S



مدة انبعاث الضوء المستمر الفردي

الانحراف -170°~+170° الارتفاع -15°~+50°



وقت الضرب عند التبديل الناري

4.5 كم (الضوء المرئي + الأشعة تحت الحمراء)



نطاق الحركة

سرعة التتبع طائرة مسيرة بسرعة مناورة لا تقل عن 100 متر/ثانية



مسافة التتبع البصري

30 دقيقة (وفقاً لشدة الضربات العادية وفترة الانتظار، يمكنها إسقاط ما لا يقل عن 160 طائرة مسيرة عند شحن البطارية بالكامل)



قدرة التتبع

تزويد الطاقة عبر بطارية، تدعم البطارية الشحن بجهد 220 فولت تيار متردد/380 فولت تيار متردد



معدات البحث بالرادار (اختيارية)


مدة إصدار الضوء المتراكمة عند التشغيل بقدرة كاملة

موجة X



وضع مصدر الطاقة

8 كم (مساحة مقطع راداري = 0.01 م²) 5 كم، خيار 10 كم



نطاق التردد العامل

مجال التغطية في الاتجاه الأفقي 360°؛ مجال التغطية في الاتجاه الرأسي 0~30° (يمكن اختيار 40°، 50° في الاتجاه الرأسي)



مسافة الكشف

المسافة: ≤10 متر؛ الاتجاه الأفقي: ≤0.5°؛ الميل: ≤0.5°



جهاز كمبيوتر محمول ثلاثي الشاشات مع معالجة شاملة (اختياري)


نطاق العمل

I7-12700H



دقة القياس (RMS)

32 جيجابايت



CPU

قرص صلب من نوع SSD بسعة 1 تيرابايت



الذاكرة

ثلاث شاشات - شاشة LCD مقاس 15.6 بوصة قابلة للعرض تحت أشعة الشمس؛ دقة 1920×1080 وسطوع 1000
