نظرة عامة

في السنوات الأخيرة، ومع التطور السريع والانتشار الواسع لسوق الطائرات المسيرة، زادت بشكل ملحوظ حالات الطيران غير المصرح للطائرات المسيرة (المعروفة عادة باسم "الطائرات المسيرة السوداء"). تشمل هذه الحوادث التدخل في الطيران والتهريب وحتى الهجمات الإرهابية المحتملة، مما تسبب خسائر اقتصادية كبيرة وأثارت العديد من المخاوف الأمنية والحوادث. وللتصدي للتهديدات الأمنية المحتملة على ارتفاع منخفض التي تفرضها أهداف الطائرات المسيرة من نوع "منخفضة وبطيئة وصغيرة" (LSS)، استنادًا إلى خبرتنا التي تمتد لعشرين عامًا في الصناعة الكهروضوئية، قمنا بإطلاق "نظام دفاعي ضد الأضرار الناتجة عن الليزر عالي الطاقة".



يتكون هذا النظام من معدات كشف الرادار والأجهزة الذكية لتتبع والأجهزة الليزرية لإبطال، ومنصة قيادة وتحكم ومراقبة. يتم نشر الأجهزة المختلفة بشكل موزع وتكون متصلة ببعضها البعض عبر منصة القيادة والتحكم والمراقبة للكشف الفعلي وإبطال جميع أنواع الطائرات المُسيَّرة، وخاصة الطائرات المُسيَّرة من نوع LSS.



إن معدات كشف الرادار قادرة على اكتشاف ورصد الطائرات المُسيَّرة (UAVs) باستمرار داخل نطاق 5 كيلومترات من المجال الجوي للمناطق المهمة، على مدار الساعة وفي جميع الظروف الجوية. كما يمكنها توفير معلومات دقيقة عن مسار الطائرات المُسيَّرة لمنصَّة القيادة والسيطرة والمراقبة، بما في ذلك الاتجاه والمسافة والارتفاع والسرعة. وبمجرد استلام منصَّة القيادة والمعلومات المتعلقة بموقع الهدف، يمكن تحليل هذه المعلومات إلى معلومات ارتباط للاتجاه الأفقي والرفع والتكبير لجهاز التتبع الذكي. ويمكن لجهاز التتبع الذكي أن يختار تلقائيًا معلومات الارتباط المُناسبة بناءً على موقع الهدف وحجمه وسرعته، مما يمكّن من تتبع دقيق للأهداف المتحركة داخل نطاق 5 كيلومترات من المجال الجوي للمناطق المهمة. ويمكن لطاقم القيادة استخدام منصَّة القيادة والسيطرة والمراقبة لاستعراض معلومات مسار الهدف المتحرك ومشاهدة البث المباشر المصوَّر له، كما يمكنه نشر فريق التدخل الميداني في الموقع لاستخدام وسائل مضادة مثل أسلحة الطائرات المُسيَّرة للتأثير على قنوات الملاحة والتحكم الخاصة بالطائرات المُسيَّرة التي تعمل على ترددات محددة، مما يجبرها على الهبوط أو العودة إلى نقطة المنشأ.



عندما يدخل الهدف المنطقة الخطرة ضمن نطاق 1-2 كم من المنطقة المهمة، يمكن تفعيل جهاز التخلص من الليزر لتدمير الطائرة المُسيرة مباشرةً، مما يضمن سلامة المنطقة المهمة.

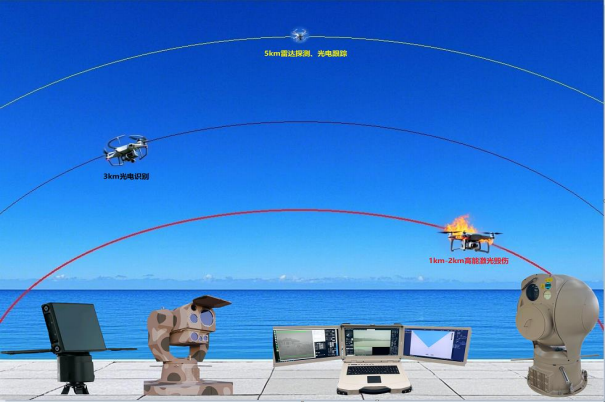

System operating distance diagram.png

مخطط مسافة تشغيل النظام

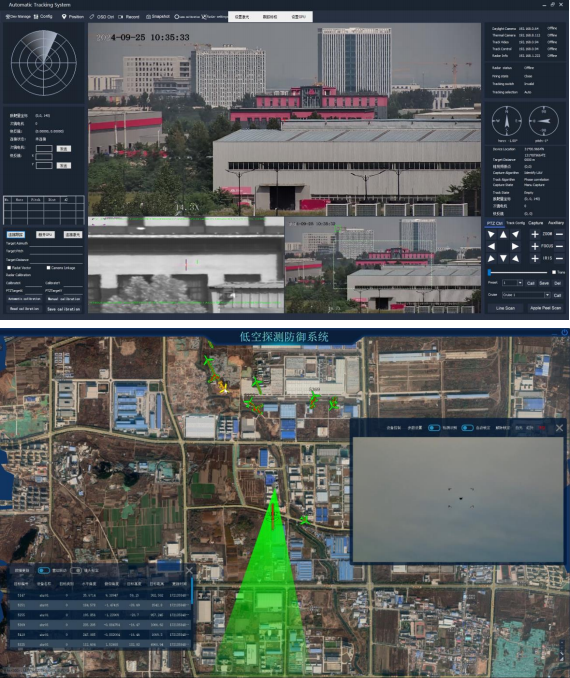

مزايا وحدة المعالجة المتكاملة

يستند وحدة المعالجة المتكاملة إلى كمبيوتر محمول متين مزود بثلاثة شاشات وجهاز تحكم على شكل ذراع تحكم. ويتكامل برنامج العرض والتحكم في المحطة مع وظائف التحكم والعرض لمعدات النظام، وهو يحتوي على وظيفة الربط بين جهاز الكشف بالرادار وجهاز التتبع الذكي وجهاز إبطال الليزر. يمكن للمنصة استقبال معلومات الاتجاه والمسافة والارتفاع والسرعة للهدف من الرادار وعرض الخريطة مع مسار الهدف المتحرك. كما يمكنها تحليل معلومات موقع الهدف التي يكتشفها الرادار إلى معلومات ربط أفقية ورأسية وتكبير لجهاز التتبع الذكي وجهاز إبطال الليزر، مما يسمح بمراقبة الفيديو للتتبع في الوقت الفعلي والتحكم عن بُعد بليزر لضرب الهدف.

النظام سهل التشغيل ويعتمد بشكل قليل على المهارات المتخصصة. يمكن للمشغلين التعود على تشغيل النظام بعد تدريب مدته عشر دقائق تقدمه شركتنا.

Advantages of integrated processing unit.png



مزايا معدات العلاج بالليزر عالي الطاقة

التصميم الوحدوي: تجميع وتفكيك سريع، موثوقية عالية، قابلية التكيف مع مختلف السيناريوهات، صيانة واستبدال سريع.

المعدات المتصلة: تحقيق القدرة على منع المناطق باستخدام الذكاء الاصطناعي، والضربات التنسيقية، وقدرات مكافحة الأسراب من الطائرات المُسيّرة.

التتبع المرئي: تحديد وقفل الأهداف بذكاء وبسرعة وبدقة تتبع عالية.

ممتدة مدة الليزر: قادرة على إشغال الأهداف لفترة طويلة متواصلة.

تأثير تدميري ممتاز: يحقق إصابة خلال 10 ثوانٍ.

الانخراط الخفي: صامتة ومرئية، غير قابلة للكشف ولا يُسمع صوتها.

جهاز التحكم عن بعد: تشغيل ذكي عن بُعد، وقفل تلقائي على الهدف، والانخراط مع الهدف بدقة عالية.

ذخيرة غير محدودة: تعمل طالما كان هناك طاقة، انخراط منخفض التكلفة للغاية، وجاهزة دائمًا.

مسار خط مستقيم: القفل يساوي الإصابة.

القتال بدون طيار: حرب تشبه الألعاب، كل شخص هو قناص.

بدون أضرار جانبية: الدقة - ضرب بدون أضرار جانبية؛ تدريبات بدون استخدام الذخيرة الحية مع درجة عالية جدًا من السلامة؛ قادر على استهداف أفراد محددين في الحشود.

البيئة القوية القابلية للتكيف: مناسبة للعمل في درجات الحرارة المنخفضة والمرتفعة.

التكامل والتوسعية: قادرة على الاتصال والتكامل مع أجهزة بحث وكشف أخرى، وتدعم التوافقية والتوسع.



معلمات النظام التقنية

اسم المعدات

العنصر

SHR-T1

SHR-T3

معدات علاج الليزر ذات الطاقة العالية


هدف

طائرات مُسيّرة صغيرة، طائرات مُسيّرة

طائرات مُسيّرة صغيرة، طائرات مُسيّرة

طاقة

3000 واط

5000W

10000 واط

12000W

15000 واط

30000 واط

الحد الأقصى للمدى @ الوقت في طقس ممتاز

1.3 كم@≤25 ثانية

1.5 كم@≤25 ثانية

1.9 كم@≤25 ثانية

2.6 كم@≤25 ثانية

2.9 كم@≤25 ثانية

3.3 كم@≤25 ثانية

المدى المعتاد @ الوقت

1 كم@≤10 ثوانٍ

1.2 كم@≤10 ث

1.5 كم@≤10 ث

2 كم@≤10 ث

2.2 كم@≤10 ث

2.6 كم@≤10 ث

الحد الأقصى لوقت الإضاءة المستمر لكل مرة

≥5 دقائق

≥5 دقائق

وقت تبديل الإطلاق

≤5S

≤5S

طريقة التبريد

تبريد المياه

تبريد المياه

مدى الحركة

الانحراف -175°~+175° الميل -15°~+50°

الانحراف -175°~+175° الميل -15°~+50°

عمر البطارية عند الشحن الكامل

≥30 دقيقة

≥30 دقيقة

درجة حرارة التشغيل

-20℃~+50℃

-20℃~+50℃

معدات تتبع كهروضوئية


مسافة العمل

مُحمَّل صغير، رؤية أولية للطيار (0.35 متر × 0.35 متر) مسافة التتبع 5 كم، مسافة التعرف 3KM

البعد البؤري للضوء المرئي

201200 مم، تكبير بصري 60x

دقة الفيديو

2688 × 1520

البعد البؤري للتصوير الحراري

45900 مم، تكبير بصري 20x

الدقة الحرارية للتصوير

حركة التبريد 640 × 512

زاوية الدوران

أفقي 0 درجة ~ 360 درجة , دوران مستمر غير محدود؛ الميل: -25 درجة ~+60 درجة

قياس المسافة بالليزر

نطاق قياس الأهداف المحمولة جواً 5km

وضع العمل

يدعم التتبع بالتبديل بين الفيديو الضوئي والتصوير الحراري بالأشعة تحت الحمراء، ومزود بخوارزميات تتبع متعددة، ويمكن التبديل يدويًا/تلقائيًا وفقًا لسيناريوهات مختلفة، ويدعم فقدان الهدف المؤقت وإعادة التقاطه وقفله.

تصنيف وتمييز الأهداف

يمكنه اكتشاف الأهداف المحمولة جواً والتعرف عليها تلقائيًا باستخدام التعلم العميق للصور الضوئية والأشعة تحت الحمراء، ويدعم اكتشاف أهداف متعددة

معدات كشف الرادار


نطاق التردد العامل

حزمة Ku/X/S

مسافة الكشف

أهداف الطائرات الصغيرة 5 كم (RCS=0.01 م2)

نطاق العمل

تغطية الاتجاه 360 درجة ؛ تغطية الزاوية الرأسية 40درجة

دقة القياس (RMS)

المسافة: 15 م ؛ الاتجاه: 1درجة ؛ الزاوية الرأسية: 1درجة

معالجة شاملة

حاسوب محمول بشاشة مزدوجة معززة


CPU

i9-12900H+RTX3070

الذاكرة

32 جيجابايت

تخزين

قرص صلب من نوع SSD بسعة 1 تيرابايت

عرض

ثلاثة شاشات بحجم 17.3 بوصة شاشات LED LCD بزاوية عرض واسعة، دقة 1920x1080، عرض ممتد لثلاثة صور مختلفة، الاستخدام في الهواء الطلق، سطوع عالي، مقاومة للانعكاس

نظام التشغيل

wIN10

واجهة

USB3.0×2; USB2.0×4، منفذ صوت للميكروفون، منفذان إيثرنت بسرعة 1 غيغابت في الثانية، RS232 أو غيرها

واجهة الفيديو الرقمية

HDMI

درجة حرارة التشغيل

-20℃~+50℃

ملاحظة: المسافة الفعالة المشار إليها تكون عندما تكون الرؤية أعلى من 20 كم والرطوبة الجوية أقل من 60%؛ وسوف تختلف المسافة الفعالة حسب الظروف الجوية المختلفة.

التطبيق

◎ دفاع عن نقاط الصراع & ◎ دفاع عن النقاط الرئيسية


◎ دفاع جوي ومطارات & ◎ دفاع المنشآت النفطية والكيميائية


◎ دفاع محطات الطاقة الكهرومائية & ◎ دفاع محطات الطاقة النووية


◎ بالون هوائي دفاعي للحدود والسواحل/مُضاد للطائرات المسيرة & ◎ أمن الفعاليات الكبيرة

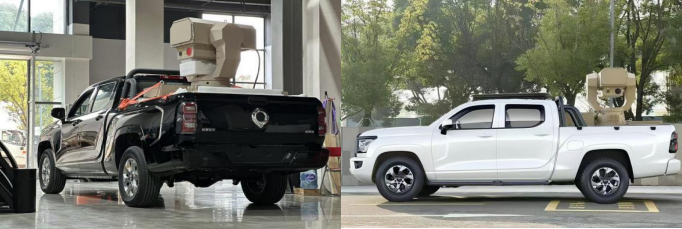

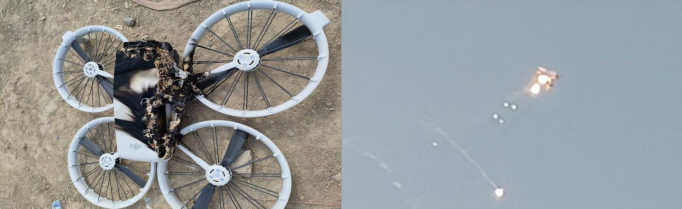

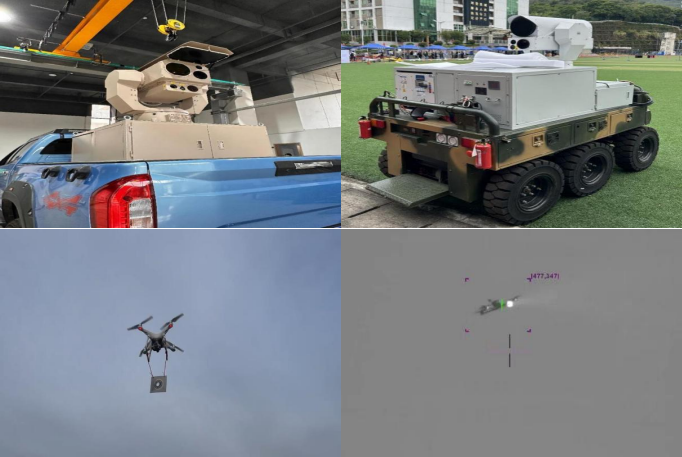

تطبيق ناجح
